一. 5G 概述

  隨著移動通信系統帶寬和能力的增加，面向個人和行業的移動應用快速發展。移動互聯網和物聯網的快速發展，成為 5G 的主要驅動力。面向 2020 年及未來，超高清、3D 和浸入式視頻的流行，將會驅動數據速率大幅提升，同時用戶還希望能夠在體育場、演唱會等超密集場所，高鐵、車載、地鐵等高速移動環境下也能夠獲得一致的業務體驗；物聯網的廣泛應用，智能家居、智能電網、視頻監控、移動醫療、車聯網等應用對移動通信技術提出了更嚴格的低延時、高可靠性、大容量等需求。在新一代移動通信網絡中，能耗、每比特成本、部署和維護的復雜度等可持續發展要求也進一步加強。目前從 5G 標準化進程來看, 3GPP 第一個 5G 版本 Rel.15 已經于 2017 年 12 月份正式凍結,也就是NSA(非獨立組網)核心標準已經凍結，并于 2018 年 6 月完成 SA(獨立組網)規范，5G 關鍵技術主要包括以下四個方面：

1, 毫米波

   所謂毫米波，即波長范圍 10 到 1 毫米之間，也就是頻率在 30GHz 到 300GHz 之間的無線電波。傳統的移動通信工作頻段主要集中在 3GHz 以下，使得頻譜資源已經十分擁擠，而在高頻段可用頻譜資源豐富，能夠有效緩解頻譜資源緊張的現狀，同時也可以實現高速短距離通信，支持 5G 容量和傳輸速率等方面的需求。不過毫米波頻段傳輸存在著傳輸距離短、穿透力和繞射能力差、容易受氣候環境影響等缺點，如果真正想要在毫米波頻段實現 5G 的各種業務，還有待進一步研究和解決這些問題。

2, 大規模 MIMO 技術

        MIMO 技術已經廣泛應用于 LTE，WLAN 等技術上面，理論上，天線越多，頻譜效率和傳輸可靠性就越高。作為近年來備受關注的技術之一，多天線技術經歷了從無源到有源，從二維到三維（3D），從高階MIMO 到大規模天線陣列的發展，將有望實現頻譜效率提升至十倍甚至更高，是目前 5G 技術重要的研究方向之一。

3, 高帶寬傳輸

   根據香農定律可知，信道容量與帶寬和信噪比成正比，為了滿足 5G 網絡 Gbps 級的數據速率，需要更大的帶寬。頻率越高，帶寬就越大，信道容量也就越高，因此，高頻段連續帶寬將成為 5G 的主流選擇。配合一些有效的提升頻譜效率技術，比如大規模 MIMO 等，在高帶寬模式下可以很容易實現 10Gbps 的傳輸速率。

4, 新型空中接口技術

   為了進一步的提高頻譜利用率以及應用的靈活性，3GPP Release 15 定義了新型的 5G NR 空口技術規范，新的空口技術規范包括新型編碼技術和新型參數集和幀結構。新型編碼技術，目前 3GPP 會議確定在增強移動寬帶場景（eMBB）中的數據信道使用 LDPC 編碼技術，控制信道使用 Polar 編碼技術；提到新型參數集和幀結構，為了應對不同頻段和場景，在 5G 系統中規定以 15KHz 為基礎子載波間隔，可以將子載波間隔配置為 15*2^n KHz。同時，系統還需要支持靈活的幀結構設計，幀結構靈活配置，以支持上下行業務速率不同需求的場景。

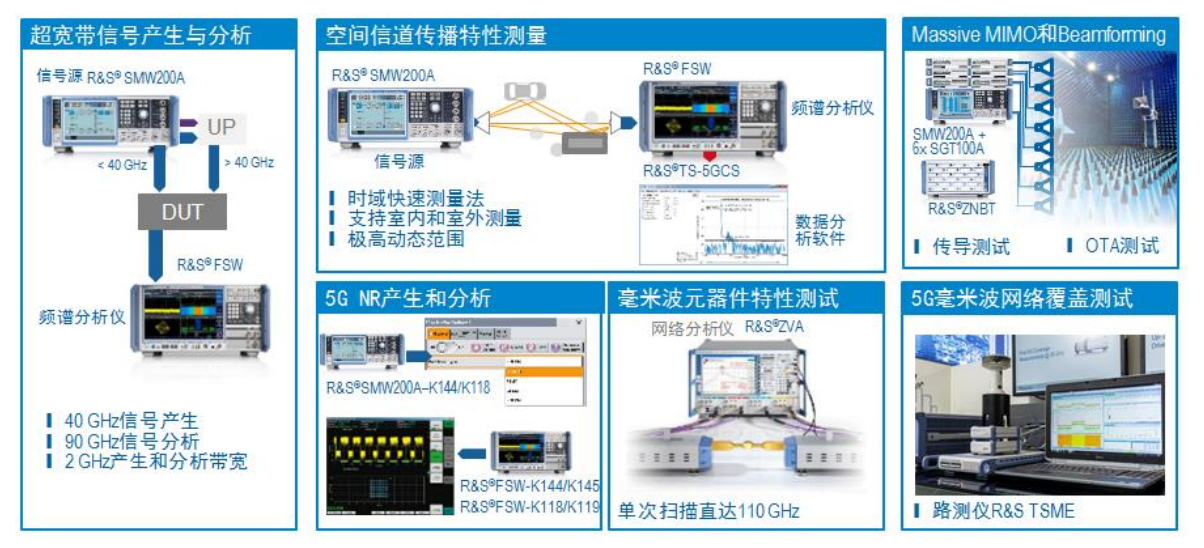

   羅德與施瓦茨公司提供了 5G 幾乎所有相關的測試解決方案，如下圖所示，包括了寬帶和毫米波矢量信號產生和分析、空中信道衰落特性測試、毫米波元器件測試、5G NR 信號產生和分析、Massive MIMO 傳導和 OTA 測試、以及基站和終端測試等各個方向。

二. 自定義非標 OFDM 信號產生和分析

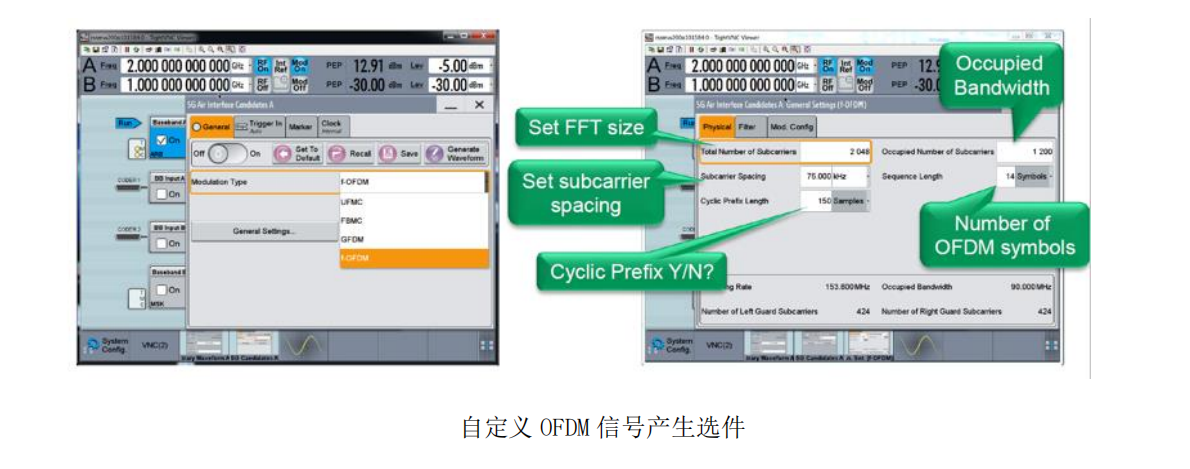

   在5GNR 標準未凍結之前，基站和終端芯片廠商都在研究自定義的 5G 新波形和多址方案，由于這一類的研究活動保密性較強，很少有公開文檔來描述信號詳細特征，并且過程中參數隨時可能變化，具有很大的不確定性。這就要求信號源和頻譜儀能夠支持自定義的 OFDM 信號產生和分析，并且能夠靈活地適配各種 OFDM 參數設置。

   自定義 OFDM 信號分析軟件(VSE-K96)支持客戶自定義子載波間隔、循環前綴長度、幀結構、參數集、調制方式等，按照被測信號形式生成配置文件，對被測信號進行解調和分析。

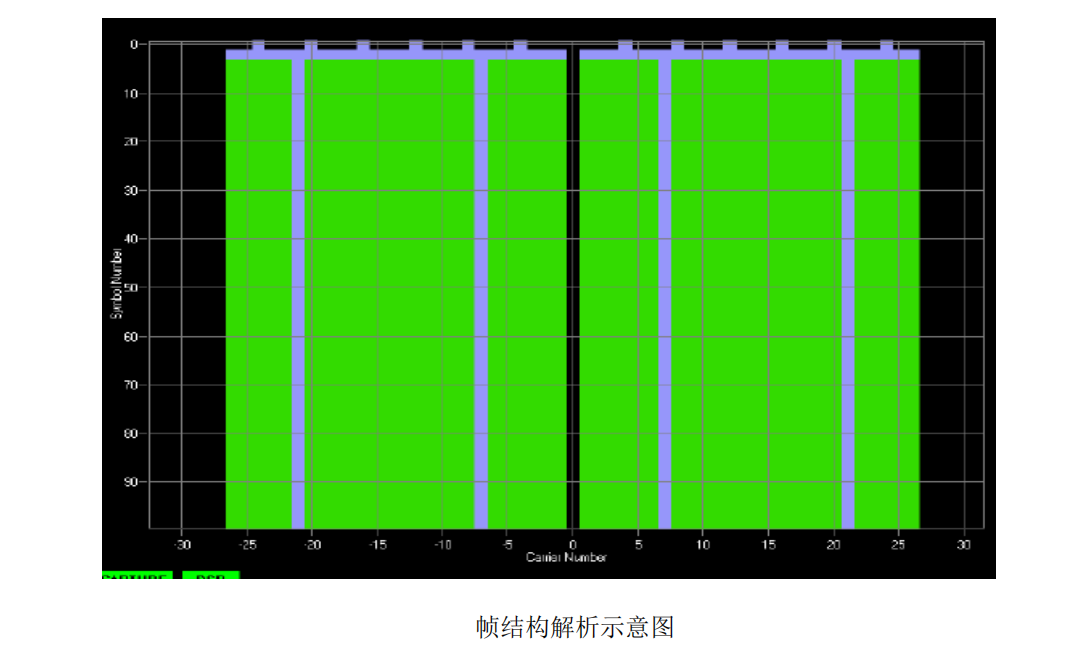

     VSE-K96 軟件中可以在以時頻域為基礎，顯示被測信號在時頻域的資源分布，占用的子載波和時域符號，并且以不同顏色區分不同信號類型，幀結構解析示意圖如下：

    同時針對 5G 系統采用的新型多址接入技術和新型編碼技術，基于 R&S 公司的后處理軟件也可以在解調分析的基礎上進一步進行解碼功能測試，示意圖如下：

三. 3GPP 標準的 5G NR 信號產生和分析

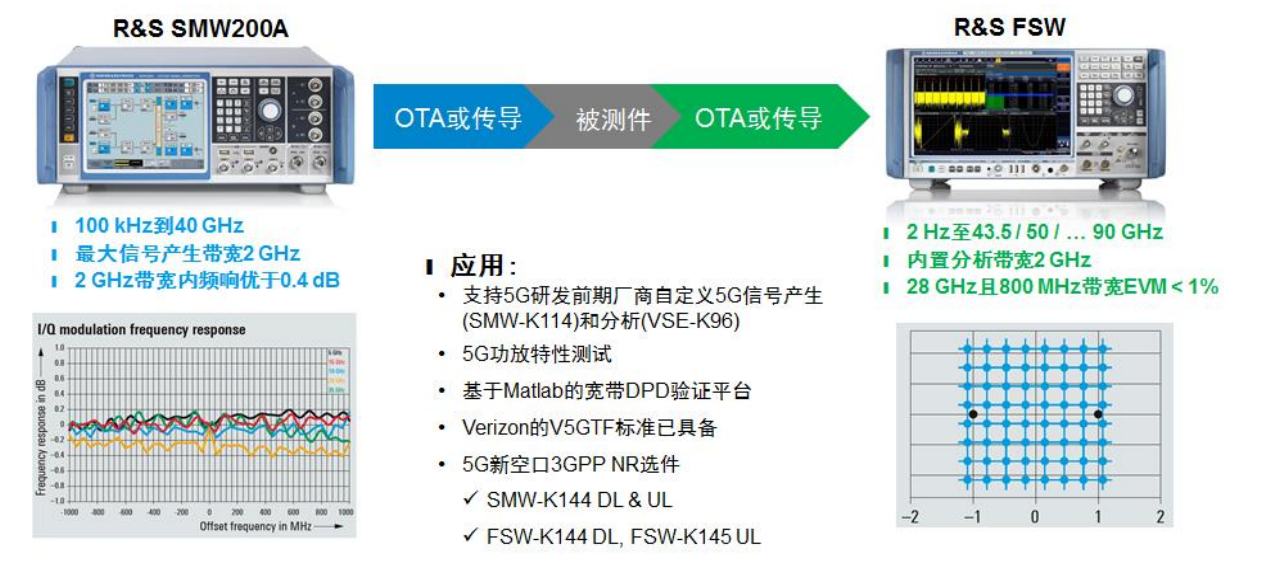

   3GPP NSA 的 L1/L2 規范已于 2017 年底正式凍結，羅德與施瓦茨公司隨之于 2018 年初提供完全符合3GPP 標準的信號產生和解調選件 SMW-K144 和 FSW-K144/K145，支持 Sub6G 和毫米波，支持協議中定義的各種帶寬和參數集配置，滿足 5GNR 發射機和接收機測試，以及像功放和終端 RFIC 研發測試需求。

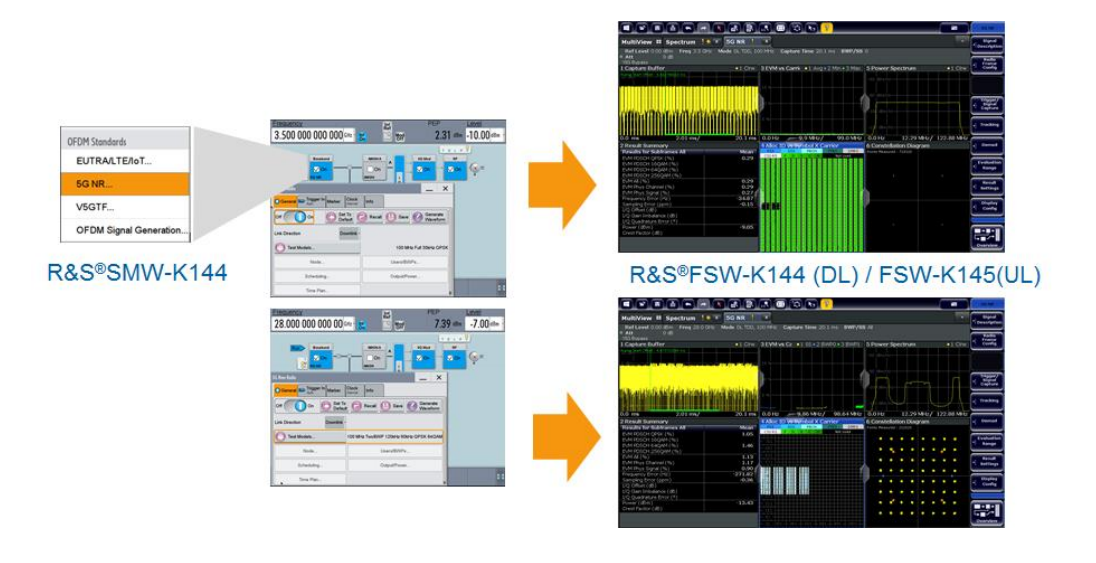

    SMW 的 5GNR 選件 SMW-K144 提供了實時信號生成能力，無需通過電腦事先生成波形文件導入信號源，所有設置操作都可在帶觸摸屏的 SMW 上完成，另外頻譜儀 FSW 的 5GNR 解調軟件 K144/K145 其界面風格和 4G LTE 相近，給 5G 研發工作帶來了極大的方便性。

四. 有源天線系統的 OTA 測試

   5G 的空分復用為多個用戶提供數據，稱 將使用多天線技術，通過結合增強為大規模 MIMO。一個結論是不能采用傳導方式評估輻射方向圖性能，因此必需通過 OTA 方式。本文在介紹使用 OTA 測試設備測量天線三維方向圖的技術要點之后，介紹 OTA 的具體測試方案。

   5G 在獲得更低運營成本（ OPEX）的同時確保更高的吞吐率、更多的容量和實現的靈活性。其它目標包括超可靠低延遲通信（uRLLC）和大規模機器類通信（mMTC）。軟件定義網絡（SDN）和大規模MIMO 多天線場景很可能是實現這些目標的技術選擇。

   為了獲得更高的吞吐率必須有更寬的帶寬支撐， 5G 系統將使用厘米波和毫米波范圍的頻率。這種方案的一個缺點是自由空間路徑損耗將更大。提供更高天線增益的天線陣列可以補償自由空間路徑損耗。與900MHz 相比，為了在 28GHz 頻率上保持相同的接收功率，意味著天線增益要增加 30dB。使用大量天線單元并控制能量方向，這被稱作波束賦形，可以實現這個目標。

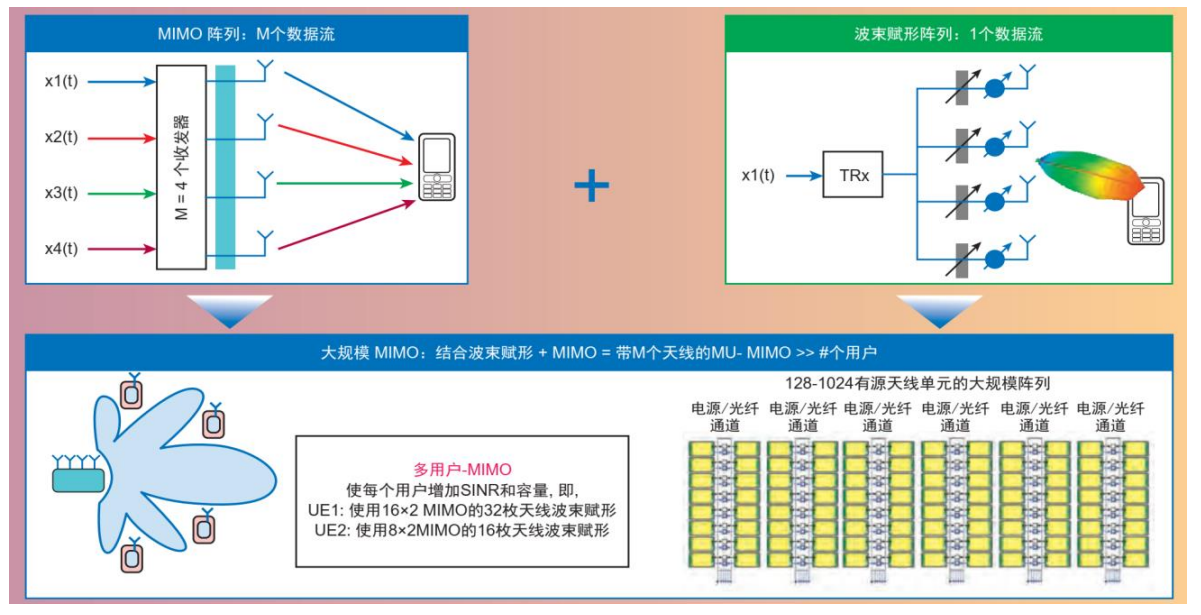

   波束賦形技術通過分配給每個用戶設備（UE）的信號只瞄準相應的單個用戶設備，顯著降低了能量消耗。而沒有使用波束賦形的基站，未被 UE 接收的能量可能對相鄰的多個 UE 產生干擾，或者被直接丟棄。諸如 LTE 或 WLAN 等的當前標準采用 MIMO，通過空分復用獲得較高容量。多用戶 MIMO 技術使用波束賦形，通過同時發送數據到不同的多個 UE，擴展了 MIMO。術語大規模 MIMO 描述了根據硬件配置和信道條件，波束賦形和多天線空間復用以動態方式的結合（圖 1）。

圖一：大規模 MIMO：波束賦形和空分復用組合

大規模 MIMO 面臨的挑戰

雖然大規模 MIMO 具有許多優點，但也存在一些挑戰，包括：

    1. 前傳接口連接的高吞吐量

    2. 天線陣列校準

    3. 天線單元間的相互耦合

    4. 不規則的天線陣列

    5. 天線陣列的復雜性

大規模 MIMO 遭遇的挑戰還來自如何表征信號，測量天線陣列功率的要求不曾在傳統使用電纜傳導接口的場合出現過。

   有意義的表征只能使用 OTA（Over-The-Air）測試實現。主要因為：成本、高頻率下進行耦合帶來的高插損等原因使得電纜測試方法不可行；以及大規模 MIMO 系統將無線收發器集成到天線中，這導致失去射頻測試端口。具體的測試方法有以下幾種。

近場測量和遠場測量方案

   OTA 測量系統可以根據取樣哪一部分輻射場來分類。近場區和遠場區由 Fraunhofer 距離 R=2× D2/λ 定義，其中 D 是******天線口徑或尺寸。在近場區，在小于 R 的距離處，場強由感應分量和輻射分量組成；而在天線的遠場區僅有輻射分量場強。對于到遠場區的數學變換，需要精確測量包圍被測設備三維表面上的相位和幅度，由此產生天線的 2 維和 3 維增益圖。遠場區測量僅需要用幅度計算天線的波束圖，如果需要也可以在 OTA 單點處測量。對于小型設備（取決于波長），例如用戶設備，對于遠場條件所需的暗室尺寸由測量波長決定。對于較大的設備，例如基站或大規模 MIMO，所需的暗室尺寸可能變得非常大。如果測量系統能夠精確地對整個封閉表面上的電磁場的相位和幅度進行采樣，則暗室尺寸可以大大減小。在遠場區開展測量，需要直接測量平面波幅度，并且這樣的暗室通常相當大，暗室大小要綜合考慮被測設備尺寸和測量頻率。

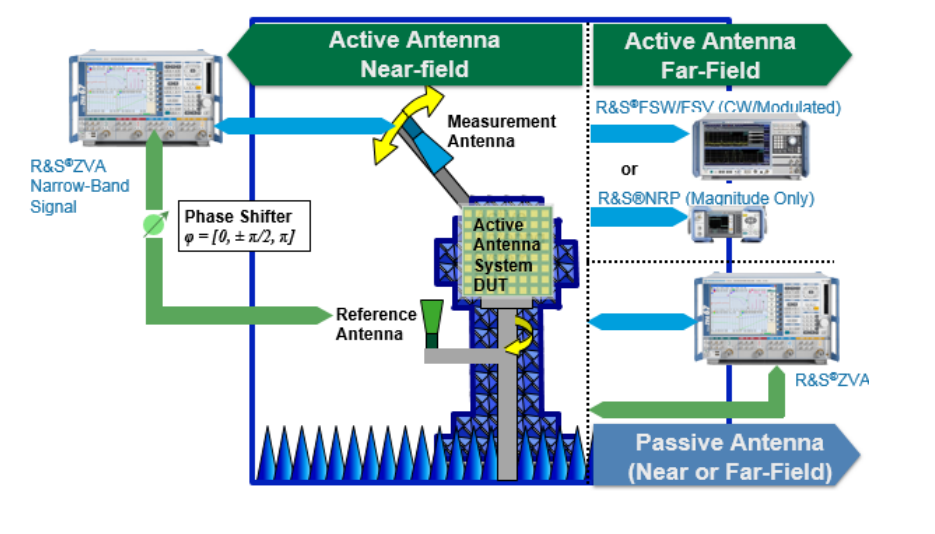

圖 2：OTA 測試系統

   羅德施瓦茨提供完整的 OTA 測試方案，如圖 2 所示。測試系統由微波暗室，放置待測物的轉臺，天線搖臂以及測試儀表（網分，信號源，頻譜儀等等）。根據測試的項目，選擇合適的測試儀表，基于高精度的 3D測試定位裝置，在被測物周圍的球面做自動化的采樣測試，并記錄所有的采樣數據。采樣完成后，測試軟件會進行數據后處理，得到 5G 天線陣列的 3D 方向圖等數據，并根據數據，分析得到其他的測量指標結果。

緊湊型測量方案

    雖然遠場通常是在離開被測設備適當距離處測量，但是可以通過控制電磁場，使得近場暗室可以用于直接測量平面波幅度。有兩種技術：? 緊湊型區域暗室，最經常用于大型被測設備，如飛機和衛星；? 平面波轉換器（PWC）：在被測設備處創建平面波，這可以通過天線陣列替代測量天線實現。類似于在光學系統中使用透鏡，天線陣列可以在被測設備區域內的目標區位置生成平面遠場。下圖為 2018 年 R&S 新推出的面向 sub-6G Massive MIMO 基站的測試系統：R&S PWC200。

         R&S?PWC200 平面波轉換器由上百個寬帶 Vivaldi 天線陣列組成，能夠在原本輻射近場距離制定區域內形成平面波，從而達到遠場測試的效果，因此大幅度的縮小遠場測試空間。PWC200 可以實現實時輻射功率和收發器測量（EVM，ACLR，SEM 等），是測量 5G Massive MIMO 基站相控天線陣列的理想原則。

毫米波終端研發與一致性測量方案

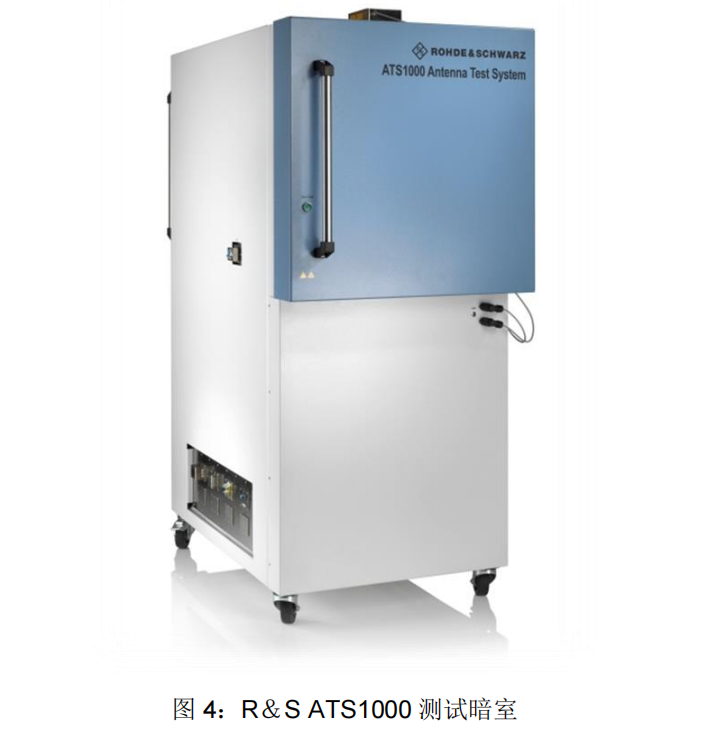

    羅德與施瓦茨公司 2018 年推出的新型 R＆S ATS1000 測試暗室（圖 4）能夠幫助開發人員和產線工程師對天線模塊，收發器，芯片組和無線設備進行 5G 空中（OTA）測量。 天線和收發器的測量可以在 18 GHz 到 87 GHz 的頻率范圍內進行。 因此該系統支持目前 5G 所關注的所有毫米波頻段。 另外，緊湊的測試室設計仍然可以實現在遠場情況下測量移動設備。

    - 用于天線陣列的快速 OTA 測試

           R＆S ATS1000 主要由一個 RF 屏蔽室，以及覆蓋整個頻率范圍的寬帶測量天線構成。屏蔽室體積為機架尺寸，并且裝有腳輪，有利于待測物件與傳感器的合理裝配。 使用相關的測試和測量設備以及 R＆S AMS32 天線測量軟件，可以在幾分鐘內完成 5G 天線陣列的輻射方向圖的精確測量。 定位激光器有利于精確控制待測物件的擺放位置。 所有這些賦予了 R＆S ATS1000 天線測試系統快速，準確，可重復性強的特點，使其成為一套理想的測試環境。

          - 首例 3GPP 5G NR 射頻測量

    通過結合 R＆S ATS1000 與 R＆S TS8980 5G RF 測試系統，用戶可以從 OTA 的測量中得到相關的RF 參數（例如：功率，ACLR 和 EVM）。 這點對 5G 測試來說非常關鍵，因為許多 5G 組件沒有任何射頻接口，無法在傳導模式下進行測試。 另外，該系統能夠?qū)?5G 器件進行全面的 3D 表征，驗證測量和功能測試。 羅德與施瓦茨的一致性測試方案會結合業界成熟的 R＆S CONTEST 軟件將結果以 3D 圖形的形式呈現出來。

   結論

   天線陣列將在未來的無線通信中發揮重要作用。然而在它們的研發、設計和生產中遇到的挑戰使得完整測試對于實現******性能至關重要。射頻測試端口消失以及使用厘米波和毫米波頻率，使得 OTA 測試成為表征大規模 MIMO 陣列和內部收發器性能的必要手段。這將會推動 OTA 暗室和測量設備的大量需求，以便滿足測量天線輻射特性和收發器性能的嚴格要求。R&S 擁有傳導測試和 OTA 測試完整的解決方案，可以滿足 5G 陣列天線的測試需求。

五. 5G 網絡覆蓋測試

    針對國內已經開始部署 5G 小規模試驗網，第一步就是基站選址及鏈路損耗測量。對此 R&S 公司提供可支持到 6GHz 的掃頻儀，可用于 3.5GHz、4.8GHz 等頻點的實測。具體的系統搭建是“信號源+放大器+發射天線”來模擬 5G 基站發射，“掃頻儀+路測軟件+接收天線”來模擬 5G 接收終端，按照路測的方式讓掃頻儀在不同地點測試鏈路的實際損耗，從而幫助客戶優化基站選址，驗證鏈路損耗仿真結果。

    伴隨著 5G 小規模試驗網的部署，干擾查找也是一個熱門的話題。對此 R&S 發布了專用的干擾定位儀MNT100，MNT100 配備的強大的預選功能以及無與倫比的實時處理速度，能夠快速的定位各種突發干擾信號。此外 MNT100 配合測向天線 ADD207 以及自動無線電定位軟件 Mobile Locator，通過測量信號到達角度（AOA，Angle of Arrival）的方式有效的克服多徑傳播帶來的干擾查找定位誤差，從而實現快速的自動化干擾查找。

六. 5G Sub6G 方案特點及優勢總結：

SMW200A:

?單表選配雙通道射頻信號產生，避免了多表之前連線同步和多表設置，極大簡化和方便了5GNR 接收機如鄰信道選擇性或接收互調等測試

?單表選配信道衰落模擬，支持 5GNR 38.901 衰落場景，滿足 5G 第 8 章接收機性能驗證

?支持或可升級支持 2*100 MHz 的 5GNR 信號同時產生，滿足在 3.5G 和 4.9 GHz 的 200MHz總帶寬測試需求

?單表支持業界******的 2GHz 射頻帶寬，******的 2GSa 存儲深度 -- Sub6G 比較難找超大帶寬應用場景

?無需電腦實時信號產生

FSW:

? 射頻第一段到 8 GHz，8GHz 在以上才使用 YIG 濾波器，而競爭對手 3.5GHz 開始使用 YIG 濾波器，在 3.5 ~ 8 GHz 范圍內頻響指標值遠不如 FSW，影響在 3.5 和 4.9GHz 等 5G 頻段測量的功率準確度

? 150 MHz 到 8 GHz 頻率范圍內底噪典型值可達-169 dBm/Hz，滿足共址共站對儀表底噪能力的高要求

? 電子衰減器支持頻率至 13.6 GHz(KS 只能到 3.6 GHz)，自動化測試頻繁切換也不懼磨損老化

? 業界最高的+15 dBm 的 1dB 壓縮點，滿足高動態范圍的信號測試

? 2GHz內置分析帶寬好像聯系不大上

內置免費的MSRA功能，得確認下現在是否已經集成進去了5GNR160MHz 分析帶寬到 320MHz 分析帶寬軟件激活即可，方便從 100MHz 的 5G 解調升級到 200MHz的 CA 解調

七. 總結

    本文介紹了 5G NR 標準化狀態以及業界遇到的測試測量挑戰，同時介紹了 R&S 公司針對 5G 研發/生產/一致性/認證一整套測試解決方案。目前第一個 5G 版本 Rel.15 的非獨立組網和獨立獨網核心標準已經凍結，所以通信廠商對于 5G 設備研發測試需求開始爆發。羅德與施瓦茨公司的矢量信號發生 SMW200A，矢量信號分析儀 FSW，矢量網絡分析儀 ZVA/ZNBT，同時 R&S 公司也將緊跟 5G 標準，力爭為 5G 技術的發展提供完整優質的測試方案。
