描述材料電磁特性參數測量技術方案。涉及液體、固體材料的介電常數、磁導率、反射率（吸收率）測量的技術途徑、儀器設備、測試夾具、分析軟件等方面。采用的測量方法包括探針法、腔體諧振法、同軸/波導傳輸/反射法、空間法等。
- 詳細介紹
-
材料電磁特性參數測量- 技術方案
本文描述材料電磁特性參數測量技術方案。涉及液體、固體材料的介電常數、磁導率、反射率（吸收率）測量的技術途徑、儀器設備、測試夾具、分析軟件等方面。采用的測量方法包括探針法、腔體諧振法、同軸/波導傳輸/反射法、空間法等。
1 背景
新材料與信息工程、能源工程及生物工程并列為當今世界上新技術革命的四大支柱。材料的發展在一定程度上反映了一個時代的生產力發展水平，它的品種、產量和質量情況是衡量一個國家科學技術與經濟發展水平的一個重要標志。電子材料的發展在整個電子科技領域中總是處于最前沿的，它是電子工業和電子科學技術發展的物質基礎，是電子技術進步的原動力。這不僅表現在電子產品的性能直接依賴于電子材料的特性，還表現在新型電子材料的開發能促進許多新型電子元器件的發展。
針對不同外形尺寸、電氣參數、物理狀態和使用頻段的介質材料，需要有對應的測試測量方法、測試夾具、分析計算方法。本文檔描述材料電磁特性參數測量技術方案。涉及液體、固體材料的介電常數/磁導率、反射率（吸收率）測量的技術途徑、儀器設備、測試夾具、分析軟件等方面。采用的測量方法包括探針法、腔體諧振法、同軸/波導傳輸/反射法、空間拱形法等。
2 材料電磁特性測量
2.1 低電磁損耗介質的諧振法測量
2.1.1 測量方法

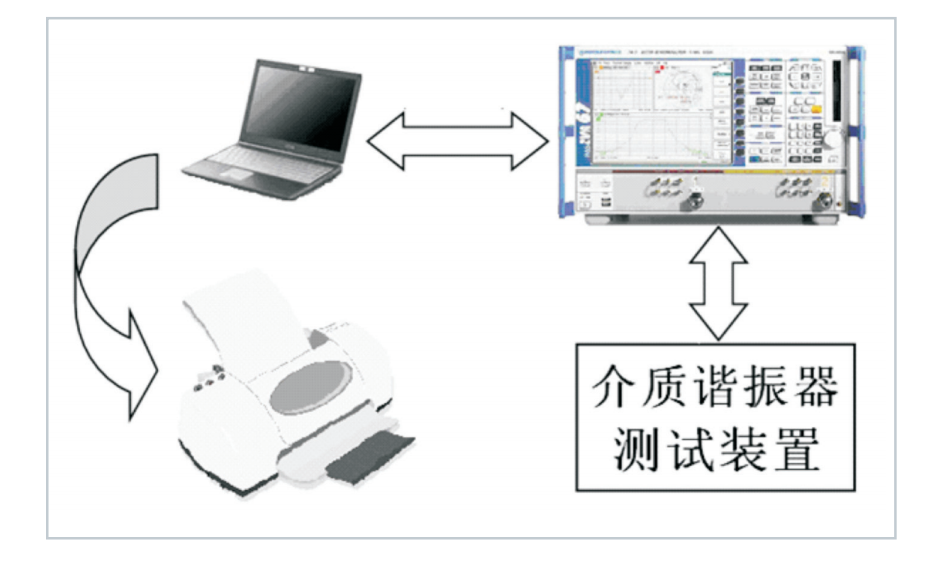

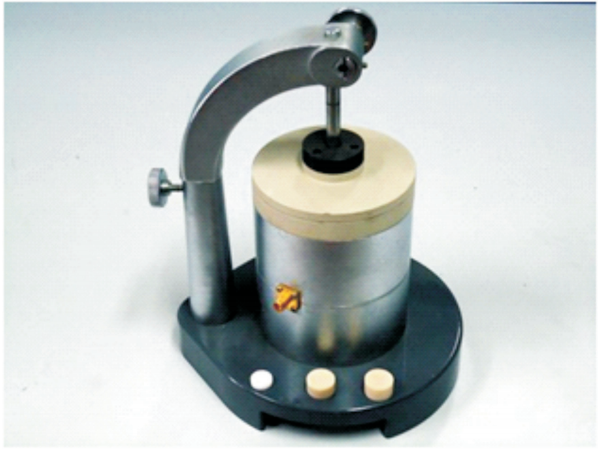

介質諧振器微波復介電常數測試方法與自動測試系統主要用于對圓柱形介質諧振器的諧振頻率、品質因數、介電常數和損耗角正切進行測試。測試系統基于圓柱形介質諧振法，利用網絡分析儀?ZVA測試諧振特性，通過自動測試軟件實現參數設置、數據采集與處理、數據顯示與存儲等功能。

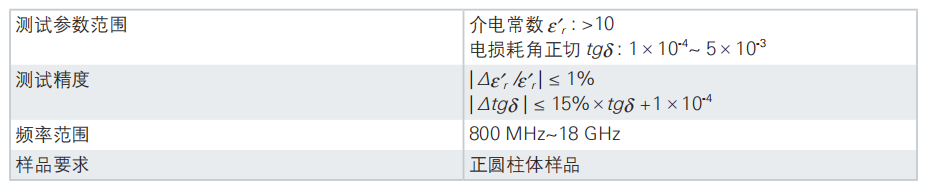

2.1.2 主要技術指標
2.2 自由空間法微波吸波材料電磁參數自動測量
2.2.1 測量方法

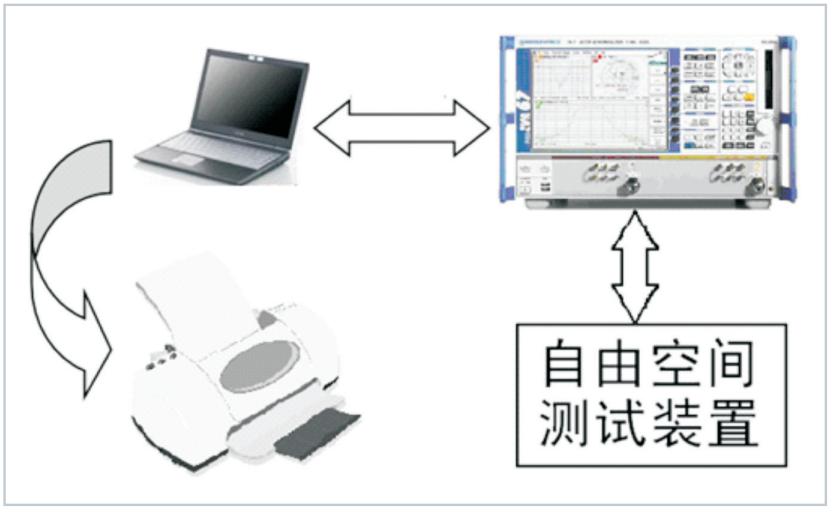

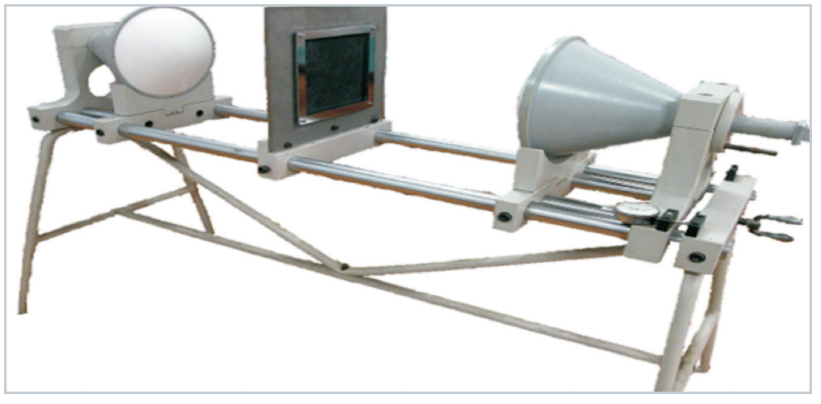

自由空間測試方法與自動測試系統主要用于板狀吸波材料樣品微波電磁參數的測量。測試系統基于自由空間傳輸測試法，采用TRL法直接在測試樣品端面校準，利用矢量網絡分析儀?ZVA測試散射參數，并通過自動測試軟件實現參數設置、數據采集與處理、數據顯示與存儲等功能。

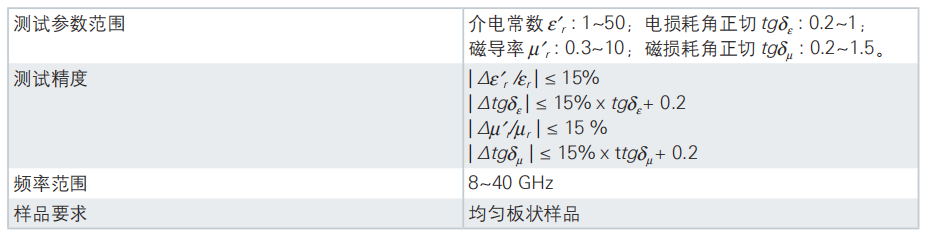

2.2.2 主要技術指標
2.3 傳輸線法測量電磁特性參數
2.3.1 測量方法
根據測試樣品和要求的不同，分為同軸傳輸線和波導傳輸線法。

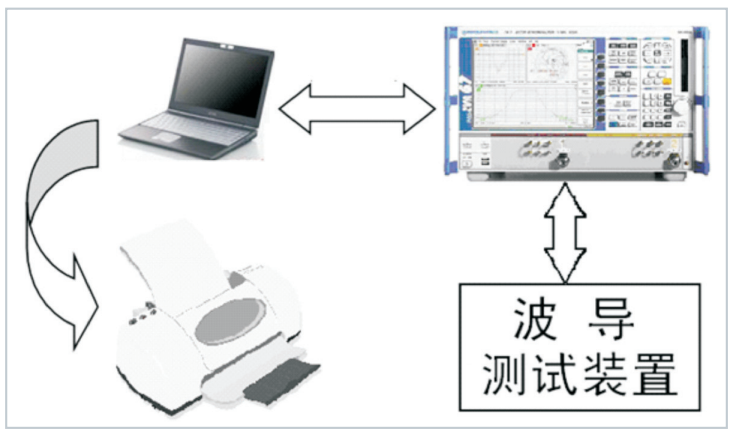

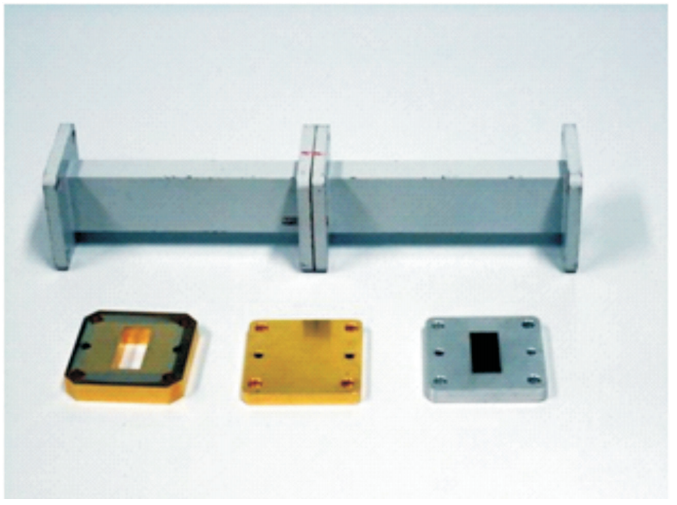

根據測試樣品和要求的不同，分為同軸傳輸線和波導傳輸線法。（1）波導測試方法與自動測試系統主要用于片狀吸波材料樣品微波電磁參數的測量，測試樣品較小，容易制作。測試系統基于波導傳輸測試法，采用TRL法在波導端面校準，利用矢量網絡分析儀測試散射參數，并通過自動測試軟件實現參數設置、數據采集與處理、數據顯示與存儲等功能。（2）同軸測試方法與自動測試系統主要用于圓環狀吸波材料樣品微波電磁參數的測量，測試頻段寬。測試系統基于同軸傳輸測試法，利用矢量網絡分析儀測試散射參數，并通過自動測試軟件實現參數設置、數據采集與處理、數據顯示與存儲等功能。

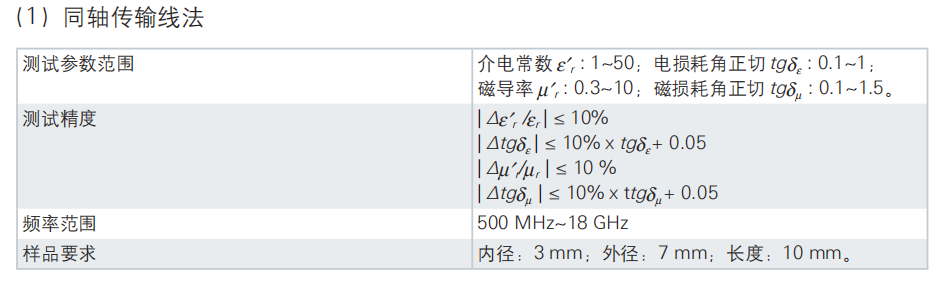

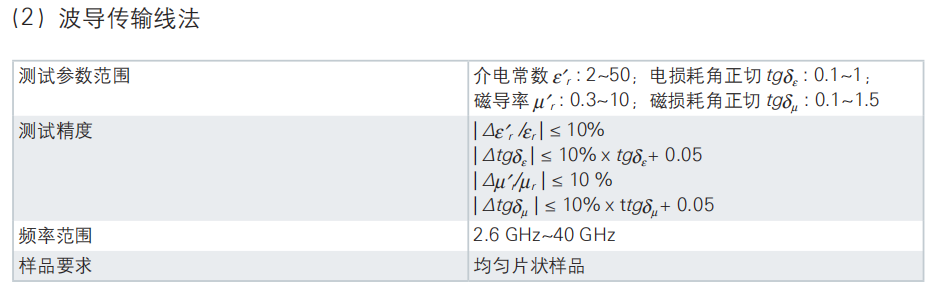

2.3.2 主要技術指標
2.4 液體介電常數測量
2.4.1 測量方法

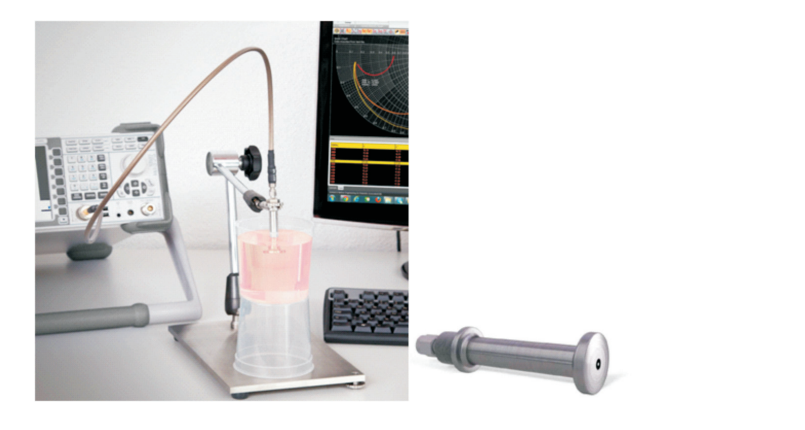

液體材料介電常數測量采用同軸探針法，將同軸探針放入待測液體材料中，通過矢量網絡分析儀?ZVA測量端口反射系數的幅度相位，計算材料的介電常數與損耗角正切。校準、測試、計算由自動測量軟件完成。

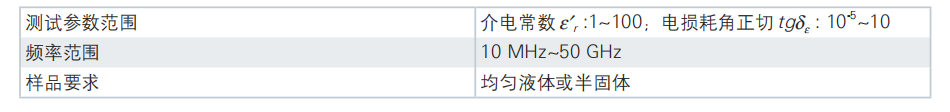

2.4.2 主要技術指標

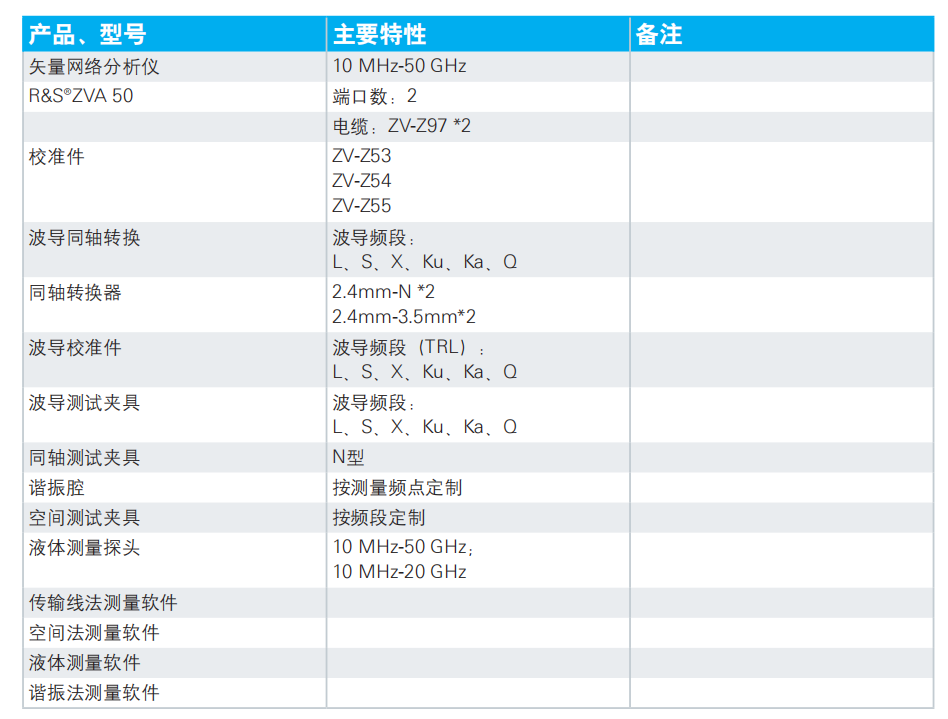

3 訂購信息
