solution 解決方案
方案分類
輻射電磁騷擾-CDN法
EMC = EMI + EMS
電磁兼容性(EMC)指電氣設備或系統運行時,對其所處的電磁環境不產生干擾或抵抗電磁環境干擾的能力。 EMC是評價產品質量好壞的重要標準之一。為了以最為經濟的方式保證產品的EMC質量,應該在產品設計初期采取適當?shù)拇胧８鶕?jù)定義, EMC被分為電磁干擾(EMI)、電磁抗擾度或敏感度(EMS)。法規規定應滿足EMI的******值和EMS最小值。相關標準中對于可用的限值、采用的測量方法和儀器都作出了規定。
- 詳細介紹
-
對于電氣照明設備等小型受試物，CISPR 15標準規定，耦合/去耦網絡(CDN)法是輻射發射測量方法的替代法，用CDN測量共模端子電壓，能縮短測試時間并節省場地費用。
CDN法的原理是對于小型EUT，引線上由共模電流引起的輻射發射，遠遠大于受試物表面向外的輻射。由于CDN能提供穩定的共模阻抗，因此可以通過測量共模電壓推導出輻射發射。CDN法可以測量的頻率范圍為30MHz~300MHz。
照明設備放置在非導電的高度為10cm的木板上，木板放置在接地金屬板上，照明設備通過一根長20cm左右的電源線與CDN相連接。電纜離金屬板的距離為4cm。
測試設備：EMI 接收機、CDNE、衰減器、測試軟件等。

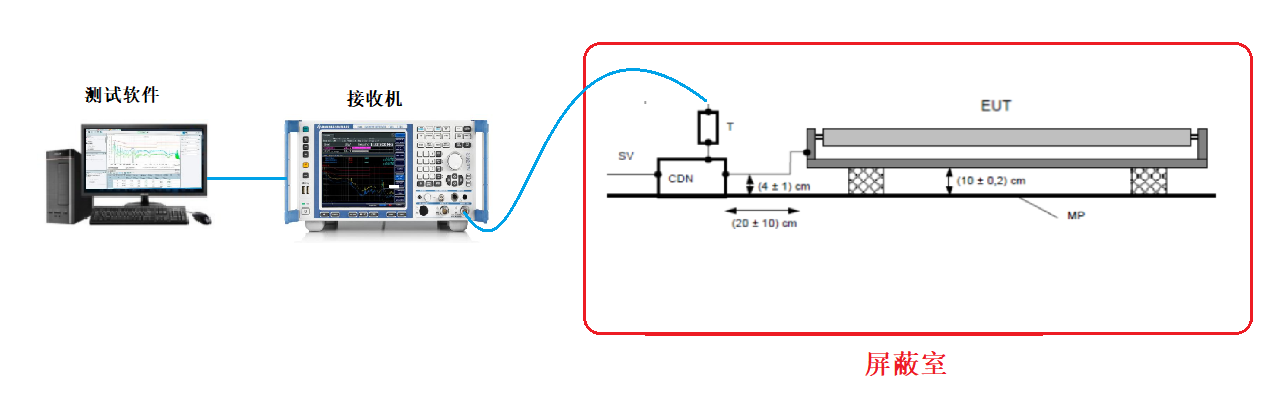

測試配置：
