IT7900P系列交流電源
IT7900P系列高性能回饋式電網模擬器提供用戶領先的一體化測試解決方案，全系列采用碳化硅(SiC)技術，可以是一臺大功率交流電源，也可以作為電網模擬器和全四象限功率放大器使用，同時也是一臺回饋式的交/直流電子負載。全四象限運行，高效的回饋能力可以將電能無污染的回饋電網，滿足環保需求的同時也節省了大量用電和散熱成本。緊湊式、模塊化、高效率的結構設計，使IT7900P可以在3U的體積內提供15kVA的功率，主從并聯更可擴展功率至960kVA。采用基于彩色觸摸屏的用戶界面，可以直接定義不同波形，豐富的操作模式滿足用戶單相，三相，反相及多通道測試需求，為測試提供了較高的靈活性，可以廣泛應用于光伏、儲能系統、新能源汽車等多個領域。
- 產品簡介

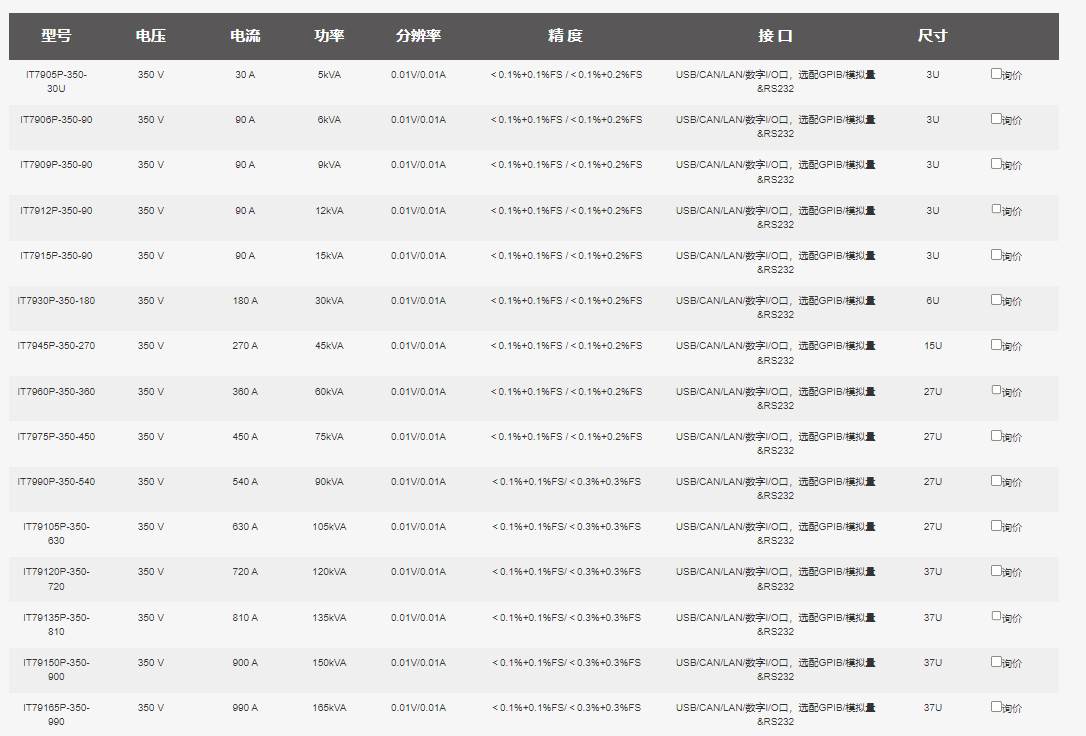

- 技術參數
-
基本特點
? 采用碳化硅(SiC)技術
? 高功率密度，3U可達15kVA
? 電壓可達350 VL-N
? 高效的能量回饋
? 主從均流，并機可達960kVA *1
? 內建豐富的波形數據庫
? 支持單相/三相/反相/反相模式下電壓可擴展至200%額定電壓
? 支持NORMAL/LIST/SWEEP，任意一種模式均可以疊加Surge&Sag功能
? 觸摸屏設計，簡潔的UI界面
? 相位角0~360°可設
? 高達50次的諧波模擬和分析功能，內置IEC61000-3-2/3-12等測試法規 *2
? 可模擬任意波形輸出，支持CSV文件導入波形
? 電流源模式
? 內置USB/CAN/LAN/數字IO，選配GPIB/模擬量&RS232接口
? 多種保護功能，包括自動清保護、瞬時過電壓保護POVP、軟件看門狗等? 支持CANopen*3、Modbus、LXI、SCPI等多種通訊協議
源特點

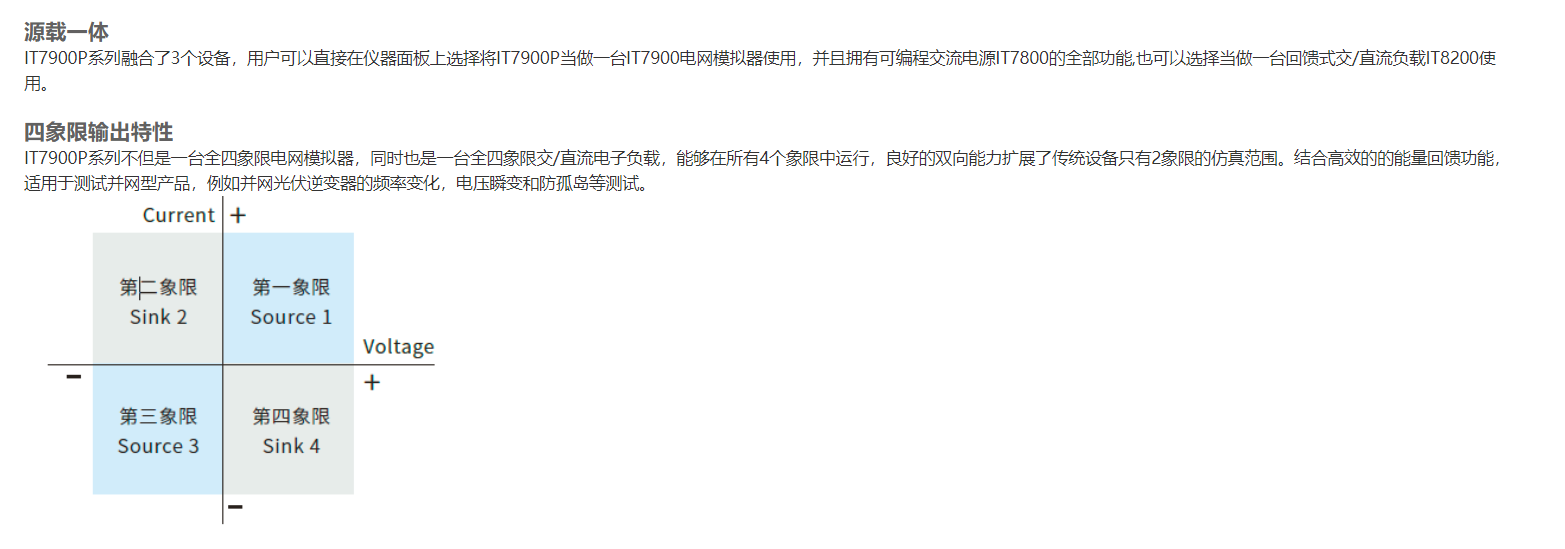

? 全四象限回饋式電網模擬器
? 輸出頻率：16~2400Hz *4
? 功率放大器，適用于功率硬件在環（PHiL）測試
? 專業孤島測試模式，支持R/L/C及有功、無功功率設定 *8
? 可實現AC/DC/AC+DC/DC+AC四種輸出模式
? 多通道功能，單機可同時測試1~3個待測物 *5
? 可編程輸出阻抗，模擬電力線路阻抗
? 諧波/間諧波波形合成
? 鎖頻和鎖相功能，實現6相/12相電源輸出

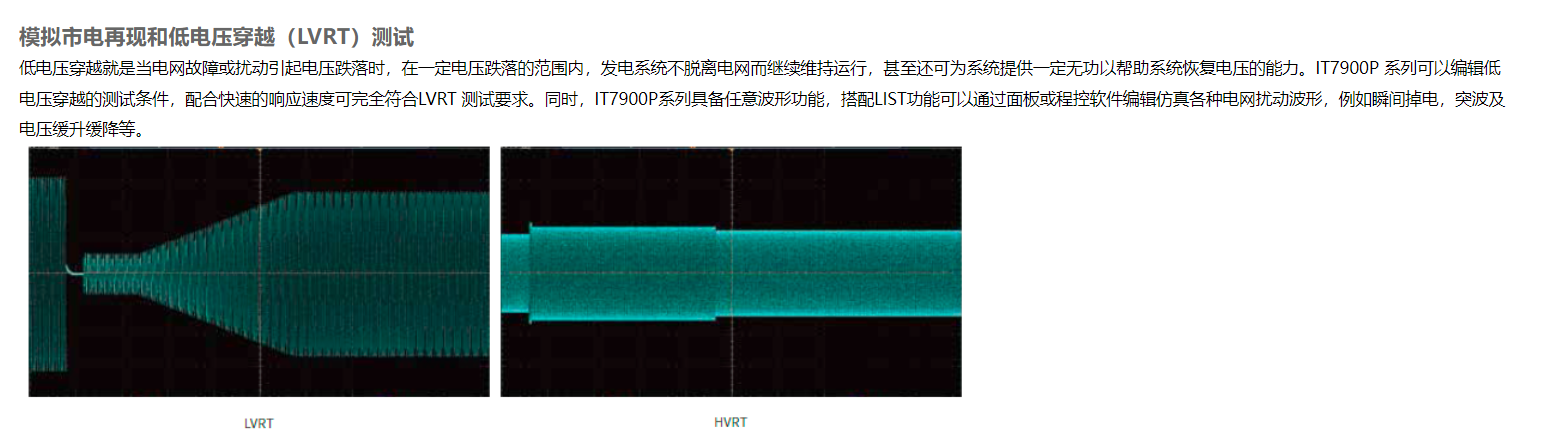

? 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等并網法規測試

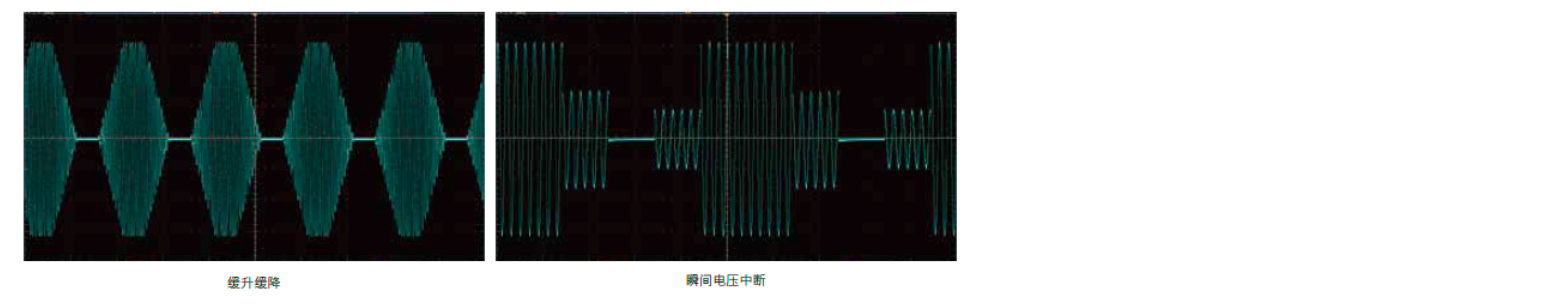

? 內置IEC61000-4-11/4-13/4-14/4-28等法規波形測試

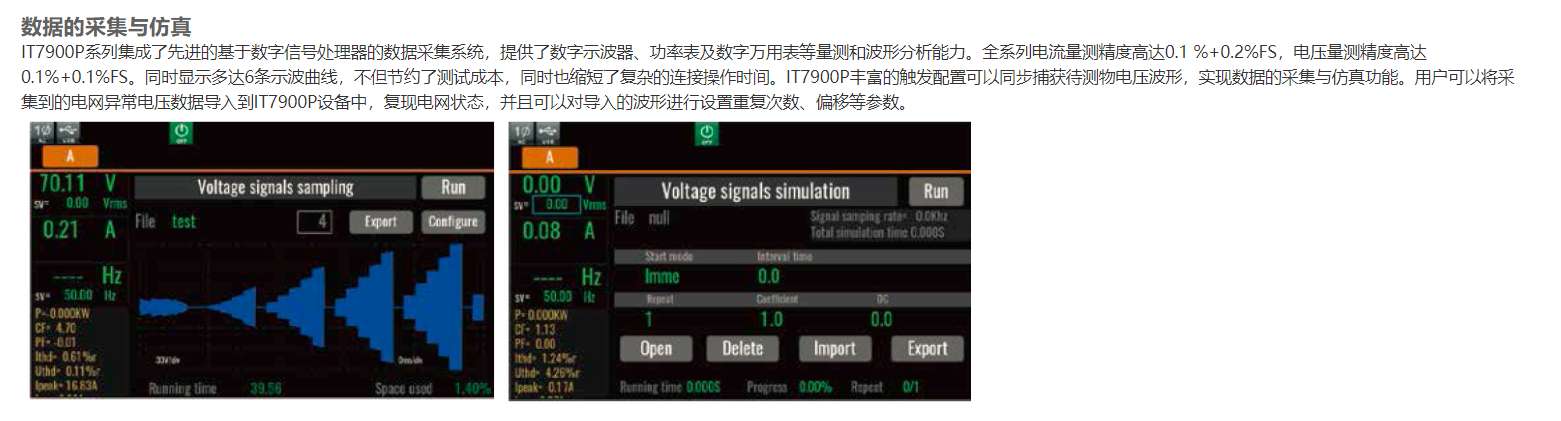

? 提供豐富的觸發配置，同步捕獲待測物電壓波形，實現數據的采集與仿真功能
? 選配專業軟件，配合多國安全法規測試條件設立程序，可完成民用航空電子與船舶相關標準的測試 *3
載特點
? 全四象限回饋式交/直流電子負載
? 輸出頻率：16-500Hz
? AC模式下支持CC/CP/CR/CS/CC+CR/CE多種工作模式，
? CE模式可以模擬單相整流RLC和并聯RLC等多種電路拓撲
? DC模式下支持CC/CR/CP/CV等9種工作模式
? AC模式下支持整流和非整流兩種模式
? 可調節波峰因數：1.414 ~ 5.0
? 支持相移功能，范圍為-180o~180.0o *6
? 單位功率因數1功能可以使電流波形隨電壓波形變化，功率因數盡可能接近為1
? 支持抽載與卸除角度控制，0-359°全范圍都可設定
*1 3U機型最多可并64臺
*2 電壓/電流諧波分析，源模式下電壓諧波模擬，載模式下電流諧波模擬，基波≤60Hz
*3 即將發布
*4 電網模擬器和孤島模擬模式下，16~150Hz
*5 單相機型不具備多通道功能
*6 開啟整流功能后，相移的設置范圍受峰值因數的約束
*8 多通道模式下不支持此功能
-
