R&S?FSW 信號與頻譜分析儀
市面上具備出色相位噪聲和靈敏度的產品
8.3 GHz 內部分析帶寬
800 MHz 實時分析帶寬
SCPI 記錄器簡化代碼生成
全新扁平化 Windows 10 設計和多點觸控手勢支持
- 產品簡介

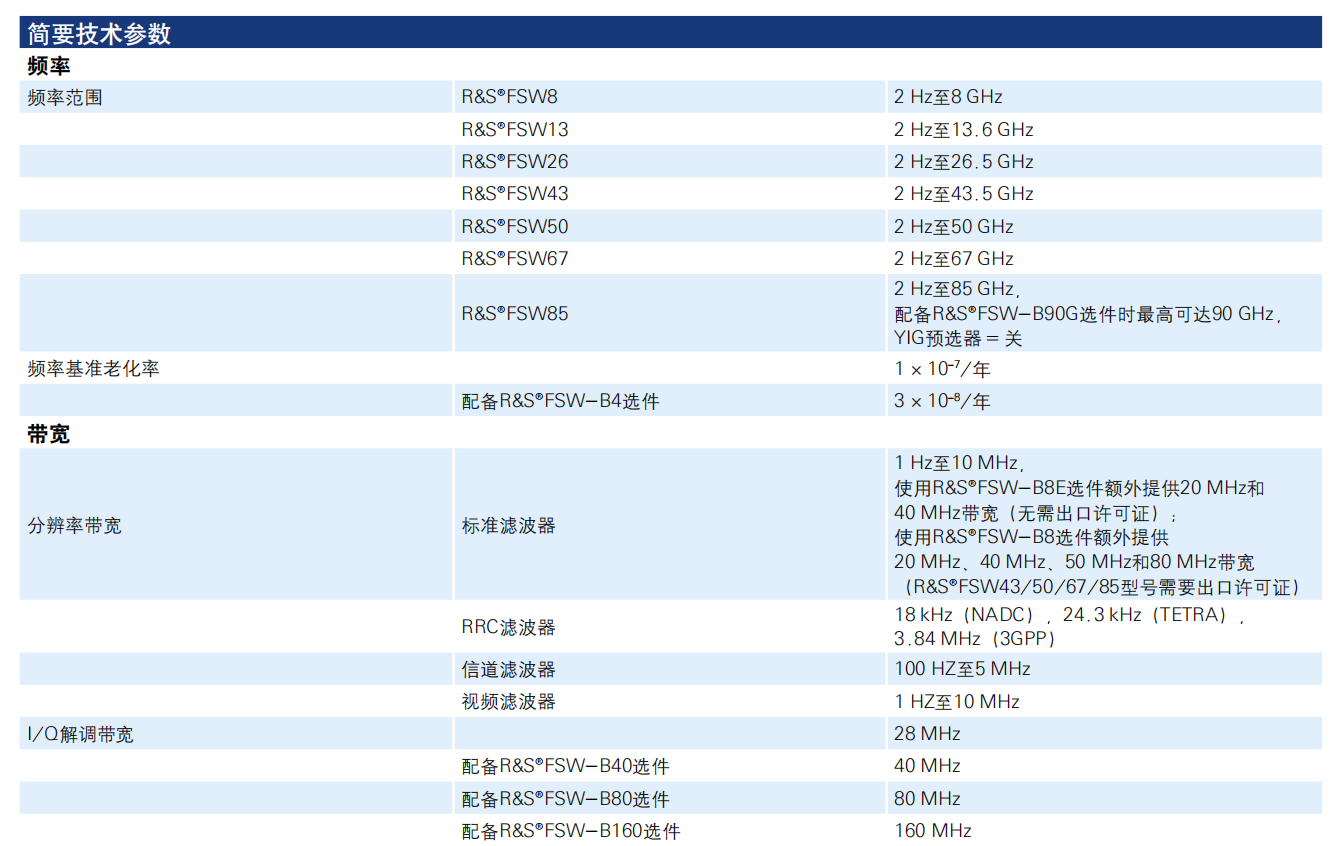

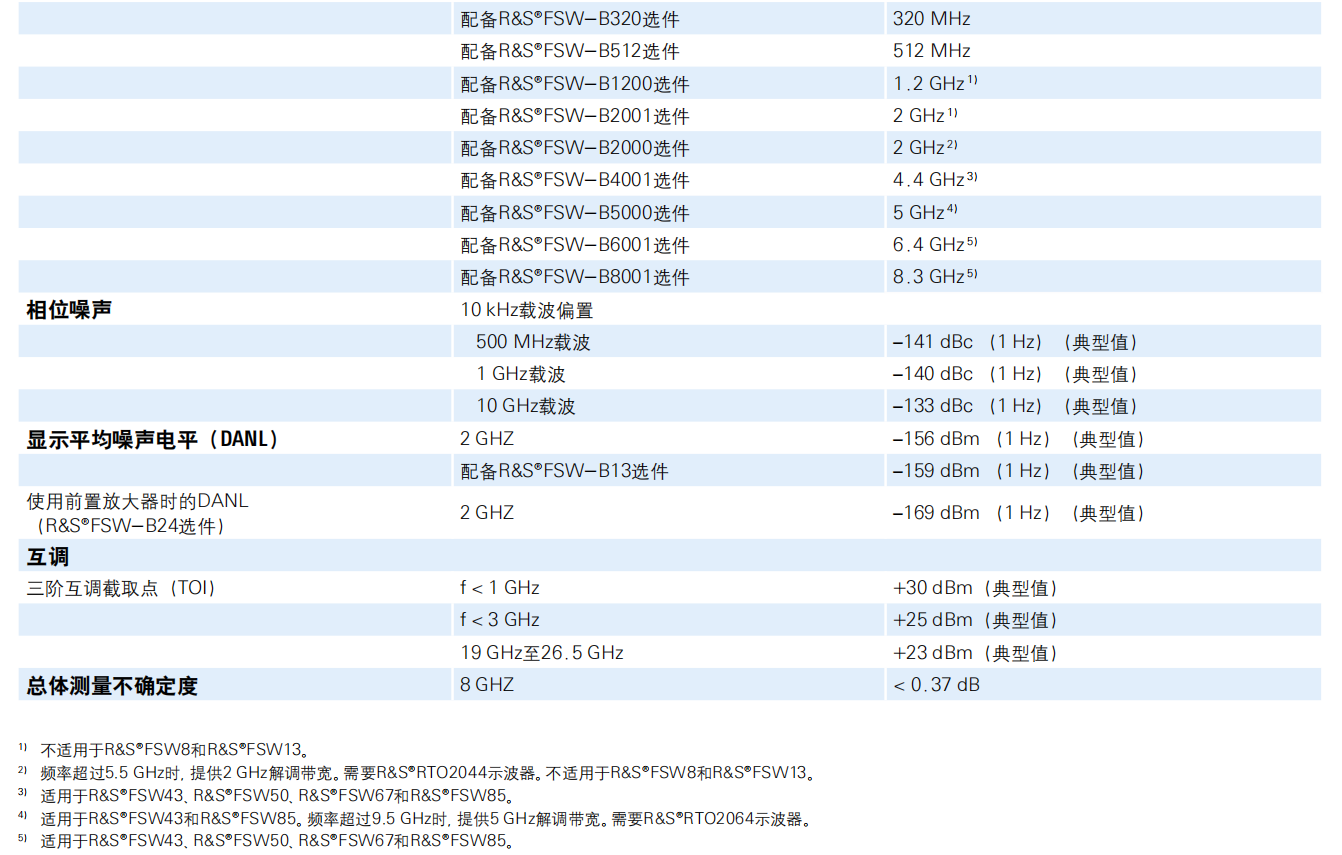

- 技術參數
-
R&S?FSW 提供高達 8.3 GHz 的分析帶寬，用于測量寬帶調制信號或頻率捷變信號，如在新的 5G New Radio 標準或在汽車和脈沖雷達中使用的信號。800 MHz 實時分析帶寬使用戶能夠監測大部分頻譜，并且能夠被短持續時間信號觸發。
R&S?FSW 可以同時測量多種標準。用戶可以快速、輕松地檢測出并消除因信號間相互作用引起的錯誤。
R&S?FSW 采用多點觸控顯示屏和直觀的菜單結構，操作簡便。各個測量結果可在 12.1 英寸大型屏幕的不同窗口上同時顯示，這極大方便了對結果的解讀。
主要特點
? 頻率范圍從 2 Hz 到 90 GHz（采用羅德與施瓦茨公司的外部諧波混頻器頻率上限可達 500 GHz）
? 低相位噪聲，在10 kHz偏置時為–140 dBc（1 Hz），在100 kHz偏置時為–143 dBc（1 GHz載波）
? 60 dBc無雜散動態范圍，2 GHz內部分析帶寬
? 最高8.3 GHz內部分析帶寬
? 800 MHz實時分析帶寬，每秒240萬次FFT運算，0.46??μs截獲概率（POI），500 MHzI/Q數據流接口
? SCPI記錄器簡化代碼生成
? 新型扁平化Windows??10設計和多點觸控手勢支持
? 可并行運行和顯示多個測量應用
? 28 GHz頻率5G上行鏈路100 MHz帶寬信號的殘余EVM低至-49 dB
-
